Panel Çit Bağlantı Elemanları

Panel çit bağlantı elemanları, çit panellerinin direklere veya birbirine sabitlenmesini sağlayan yapısal parçalardır ve montaj sırasında yük dağılımını optimize ederek sistemin stabil kalmasını mümkün kılar. Bu elemanlar farklı zemin koşullarına, panel yoğunluklarına ve güvenlik seviyelerine göre çeşitlenir.

Panel çit sistemlerinde doğru bağlantı elemanlarının kullanılmaması, rüzgâr dayanımının düşmesine, titreşim oluşmasına ve panel deformasyonuna yol açabilir. Bu nedenle profesyonel projelerde bağlantı bileşenlerinin seçimi, panel malzemesi kadar kritik bir mühendislik adımı olarak değerlendirilir. Kullanılan her bağlantı elemanı, panelin hem statik yükünü hem de dinamik çevresel etkileri tolere edebilmelidir.

Bağlantı Elemanlarının Sistemdeki İşlevi

Bağlantı bileşenleri çit sisteminde yalnızca sabitleyici değil, aynı zamanda yük taşıyıcı görevi görür. Panellerin rüzgâr basıncına karşı stabil kalması, dış darbelere karşı ani deformasyon göstermemesi ve uzun süre korozyona dirençli şekilde çalışması bu elemanların bütünlüğüne bağlıdır. Modern çit sistemlerinde bağlantı elemanlarının galvaniz kaplama oranları, yüzey sertliği ve sıkma dayanımları belirli standartlarla ölçülür.

Çit Mühendisliğinde Bağlantı Elemanlarının Önemi

Uygulamalarda yapılan hatalı seçimler genellikle uzun vadede masraf çıkarır. Örneğin 1,2 mm kalınlığında standart bir panelde düşük dayanımlı bir kelepçe kullanılması, özellikle 80 km/s üzeri rüzgâr alan bölgelerde bağlantı kopmalarına neden olabilir. Bu durum çitin genel stabilitesini bozar ve güvenlik açığı oluşturur. Profesyonel uygulamalarda her bağlantı elemanı, panel tel kalınlığı ve direk kesitiyle uyumlu olarak seçilir.

Hangi Panel Çit Bağlantı Elemanları Kullanılır?

En yaygın panel çit bağlantı elemanları; kelepçeler, vida ve somun setleri, L ve U formunda braketler, klips sistemleri ve özel güvenlik bağlantılarıdır. Her biri farklı yük koşullarına, panel tiplerine ve saha özelliklerine göre optimize edilmiştir.

Kelepçeler

Kelepçe sınıfı bağlantılar, panel çit sistemlerinin en çok tercih edilen bileşenidir. Direk–panel bağlantısını sıkı bir temasla gerçekleştirir ve dış kuvvetlere karşı çitin rijitliğini artırır. Galvanizli modellerin korozyon direnci yüksektir ve ortalama 450–550 saat tuz test dayanımı sunar.

Standart Kelepçeler (H4)

Standart kelepçeler 3D ve 2D panellerde yaygın kullanılır. Panel yüzeyindeki kanal geometrisi ile uyum sağlar ve montaj sırasında panelin dışa kaymasını engeller.

Güvenlik Kelepçeleri (H4)

Bu kelepçelerde yıldız başlı veya özel anahtarlı vidalar bulunur. Yetkisiz sökülmeye karşı yüksek koruma sağlar ve güvenlik sınıfı yüksek alanlarda tercih edilir.

Vida, Somun ve Pul Setleri

Bağlantının sıkılık derecesini belirleyen temel bileşenlerdir. Yük taşıma kapasiteleri, yüzey kaplama kaliteleri ve diş yapıları sistem dayanımını doğrudan etkiler. EN ISO 4014 standardına uygun altı köşe başlı civatalar profesyonel uygulamalarda sık kullanılır.

Panel çitlerde kullanılan özel kilitli somunların, titreşime karşı gevşemeyi %80’e kadar azalttığı teknik testlerde doğrulanmıştır. Bu nedenle özellikle yoğun rüzgâr alan açık arazilerde kilitli somun tercih edilmesi, bakım ihtiyacını ciddi ölçüde azaltır.

L ve U Bağlantı Braketleri

Köşe dönüşlerinde, farklı kotlardaki panel geçişlerinde ve duvar üstü montajlarda kullanılır. Panel ile direk arasında belirli bir mesafe bırakılması gereken uygulamalarda L braket ideal çözümdür. U braketler ise paneli tam yüzeyden kavrayarak yükün eşit dağılmasını sağlar.

Klips Sistemleri

Klipsler ince yapılıdır ve özellikle dekoratif panel çitlerde minimal bir görünüm elde etmek için kullanılır. Paslanmaz çelik klipsler yüksek estetik beklentisi olan projelerde tercih edilir.

Özel Güvenlik Bağlantıları

Hapishaneler, askeri bölgeler, kritik veri merkezleri ve enerji tesisleri gibi hassas alanlarda kullanılan bağlantılar darbelere, kesme girişimlerine ve sökülme denemelerine karşı ekstra mukavemet sunar. Çift katmanlı yüzey kaplama ve özel servis anahtarı gerektiren montaj yapılarıyla ayrışırlar.

Panel Çit Bağlantı Elemanları Nasıl Seçilir?

Doğru bağlantı elemanı seçimi, panel çit sisteminin kullanım amacına, çevresel koşullara, zemin yapısına ve beklenen güvenlik seviyesine göre belirlenir.

Seçim sırasında profesyonellerin izlediği yol, panel–direk uyumundan başlayarak tüm bağlantı noktalarının yük analizi üzerinden değerlendirilmesi şeklindedir. Yanlış seçim, güçlü panellerin bile zayıf bir noktadan işlevini kaybetmesine neden olabilir.

Panel Türüne Uygunluk

3D panellerde kıvrım bölgelerine uyumlu kelepçeler tercih edilir. 2D paneller daha düz bir yüzeye sahip olduğu için geniş yüzeyli braketler daha verimli sonuç verir. Tel kalınlığı 4–8 mm aralığında olduğundan, bağlantı elemanlarının sıkma kuvvetinin de bu kalınlıkla uyumlu olması gerekir.

Direk Kesitiyle Uyum

Direklerin kare, dikdörtgen veya boru kesitli olması bağlantı tipini belirler. Standart 50x50 mm kare direklerde çoğunlukla iki noktalı kelepçe kullanılır. 60x80 mm gibi geniş kesitli direklerde rüzgâr yükü daha iyi dağıldığından yüksek dayanımlı bağlantılar tercih edilir.

Korozyon Direnci

Galvaniz kaplamanın kalınlığı uzun ömür için kritik değerdir. Ortalama 80 mikron ve üzeri sıcak daldırma galvaniz kaplamalar, deniz kenarı gibi agresif ortamlarda dahi yüksek koruma sağlar. Bağlantı elemanlarının panel kadar dayanıklı olması, sistemin ömrünü en az 2–3 kat artırabilir.

Arazi ve Rüzgâr Koşulları

200 m irtifa üzerindeki açık arazilerde rüzgâr basıncı daha yüksektir. Bu gibi bölgelerde kullanılan bağlantıların kopma dayanımı en az 3 kN olmalıdır. Zemin eğiminin fazla olduğu arazilerde ise esnek montaj sağlayan klips veya ayarlanabilir braketler kullanılır.

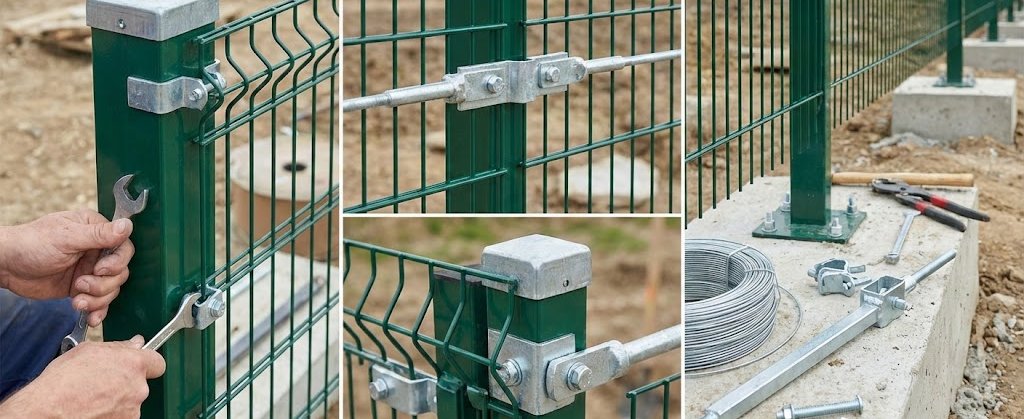

Panel Çit Bağlantı Elemanlarının Montaj Süreci

Bağlantı elemanlarının doğru montajı, çit sisteminin toplam dayanımında en az seçim kadar önemli bir aşamadır. Profesyonel montajcılar belirli adımları takip eder ve her bağlantı noktasının sıkma momentini teknik ölçülere göre ayarlar.

Montajdaki uzmanlık, özellikle rüzgâr yükü değişken olan bölgelerde kendini gösterir. Bağlantılar gevşek bırakılırsa panel titreşim yapar; aşırı sıkılırsa tel yüzeyinde deformasyon oluşabilir.

Montajda İzlenen Temel Adımlar

1. Direklerin Teraziye Alınması: Bağlantı elemanının görevini doğru yerine getirebilmesi için direğin dikliği ±1 mm toleransla ayarlanır.

2. Panelin Konumlandırılması: Panel direğe temas edecek şekilde hizalanır ve ilk kelepçe geçici olarak tutulur.

3. Bağlantının Sabitlenmesi: Civata–somun seti kontrollü sıkma momentiyle sabitlenir. Ortalama montaj momenti 12–14 Nm aralığındadır.

4. Yük Transfer Testi: Panel hafifçe çekilerek bağlantının oturup oturmadığı kontrol edilir.

5. Korozyon Koruma Kontrolü: Bağlantı yüzeylerinde çizik veya kaplama hasarı olup olmadığı incelenir.

Montaj Hatalarının Etkileri

Yanlış montaj sonucu oluşabilecek sorunlar arasında panel atlaması, bağlantı gevşemesi, rüzgârda uğultu ve uzun vadede korozyon hızının artması yer alır. Mühendislik testlerine göre hatalı bağlanan çitlerde deformasyon oranı doğru montaja kıyasla %40 daha yüksek çıkmaktadır.

Profesyonel Montaj İçin İpuçları

• Her bağlantı elemanı, montajdan önce yüzey yağından arındırılmalıdır.
• Aynı hatta bulunan tüm bağlantı noktalarının sıkılık seviyesi eşit olmalıdır.
• Dik eğimli arazilerde bağlantılar esnek braketlerle desteklenmelidir.
• Panel ek yerlerinde iki değil üç bağlantı kullanmak stabiliteyi belirgin artırır.

Bağlantı Elemanlarında Kullanılan Malzemeler

Bağlantı elemanlarının üretiminde kullanılan malzeme, dayanım seviyesinin en güçlü belirleyicisidir. Çelik sınıfı, kaplama türü ve yüzey işlemi bağlantı ömrünü doğrudan etkiler.

Galvaniz Çelik

En yaygın kullanılan malzemedir. Sıcak daldırma galvaniz kaplama sayesinde uzun süre korozyona direnç gösterir. Ortalama 600 saat tuz testi dayanımı ile açık hava koşullarında stabil performans sağlar.

Paslanmaz Çelik

Estetik beklentinin yüksek olduğu veya kimyasal etkilerin bulunduğu tesislerde tercih edilir. AISI 304 ve AISI 316 kalite paslanmaz çelikler, özellikle sahil bölgelerinde üstün performans gösterir.

Yüksek Karbonlu Çelik

Güvenlik bağlantılarında kullanılır. Darbe direnci ve çekme dayanımı yüksektir. Kesme girişimlerine karşı üç kat daha dayanıklı olduğu laboratuvar testleriyle kanıtlanmıştır.

Galvaniz + Polyester Kaplama

Çift koruma sistemidir. Galvaniz tabaka çeliği korurken polyester boya UV ışınlarına karşı dayanım sağlar. Renk solması ortalama 8–10 yıl içinde minimum seviyede kalır.

Panel Çit Bağlantı Elemanlarının Kullanım Alanları

Bağlantı elemanlarının çeşitliliği kullanım alanlarını genişletir. Farklı sahalarda farklı güvenlik seviyeleri ve dayanım gereksinimleri olduğundan, sistem tasarımı bu ihtiyaçlara göre şekillenir.

Endüstriyel Tesisler

Lojistik depolar, üretim tesisleri ve enerji santrallerinde yüksek dayanımlı kelepçeler ve güvenlik bağlantıları kullanılır. Titreşim seviyeleri yüksek alanlarda kilitli somun sistemi %75’e varan gevşeme direnci sağlar.

Konut ve Peyzaj Uygulamaları

Dekoratif amaçlı panellerde ince klipsler ve estetik braketler tercih edilir. Renk uyumu için polyester kaplamalı bağlantılar ön plandadır.

Spor Alanları

2D yüksek dayanımlı panellerle birlikte darbelere karşı güçlendirilmiş U braketler kullanılır. Top çarpma etkisinin ortalama 50–70 joule seviyelerine çıktığı ölçümler, güçlü bağlantının önemini ortaya koyar.

Kamu Güvenlik Alanları

Havalimanları, cezaevleri ve kritik veri merkezlerinde özel güvenlik kelepçeleri kullanılır. Sökülebilmesi yalnızca özel servis anahtarlarıyla mümkün olan bu bağlantılar, güvenlik açığı oluşmasını engeller.

Tarım ve Hayvancılık Sahaları

Uzun hat boyunca kurulan çitlerde esnek montaj sunan klipsler tercih edilir. Arazi koşullarının değişkenliği nedeniyle ayarlanabilir braketler hem eğime hem titreşime iyi adapte olur.

Bağlantı Elemanlarının Teknik Özellikleri Tablosu

Aşağıdaki tablo, temel bağlantı elemanlarının teknik açıdan karşılaştırılabilir özelliklerini gösterir.

Bağlantı Elemanlarının Ömrünü Uzatma Yöntemleri

Doğru bakım uygulamaları, bağlantı elemanlarının görev süresini önemli ölçüde artırır. Özellikle hava koşulları agresif olan bölgelerde bakım rutini profesyonel seviyede planlanmalıdır.

Yapılan saha gözlemlerine göre düzenli bakım yapılan çit sistemlerinde bağlantı ömrü %60’a kadar uzar. Bu da uzun vadeli yatırım maliyetlerini azaltır.

Düzenli Kontrol

Yılda en az iki kez bağlantı sıkılık kontrolü yapılmalıdır. Titreşime maruz kalan alanlarda bu süre üç aya kadar düşürülebilir. Gevşek bağlantılar sistemin bütününe zarar verebilir.

Yüzey Temizliği

Bağlantı elemanlarında biriken toz, tuz ve kimyasal kalıntılar korozyonu hızlandırır. Nemli bir bezle yapılan temizlik bile kaplamanın ömrünü uzatır.

Koruyucu Sprey Uygulaması

Galvaniz yüzeylere uygun silikon bazlı koruyucu spreyler uygulanabilir. Bu tabaka, suyun yüzeyle temasını azaltarak oksidasyonu yavaşlatır.

Mekanik Darbelere Karşı Koruma

Panel ile bağlantı arasına lastik titreşim contası eklemek, özellikle araç trafiğinin yoğun olduğu bölgelerde darbe etkisini azaltır.
