Spor Sahası Drenaj ve Aydınlatma Sistemleri

Spor sahası drenaj ve aydınlatma sistemleri modern tesis mühendisliğinin en temel bileşenleri arasında yer alır ve doğru tasarlanmadığında hem zemin kalitesi hem de oyuncu güvenliği ciddi biçimde etkilenir. Bu iki altyapı unsuru, yağış yönetiminden gece performansına kadar birçok süreçte doğrudan belirleyici rol oynar. Profesyonel bir yaklaşım, zeminin uzun ömürlü olmasını sağlarken kullanım verimliliğini de yükseltir. Özellikle yüksek yağış alan bölgelerde etkili drenaj, oyun aksamalarının %60’tan fazlasını engellerken, ileri seviye LED projektör sistemleri ışık verimliliğinde geleneksel halojen çözümlere göre ortalama %40 daha yüksek performans sunar. Bu nedenle drenaj ve aydınlatma tasarımları sahalar için sadece teknik bir altlık değil, aynı zamanda rekabet avantajının parçasıdır.

Spor Sahasında Drenaj Neden Kritik?

Profesyonel spor sahalarında drenaj kritik öneme sahiptir çünkü suyun zeminde birikmesini engelleyerek yüzeyin oynanabilirliğini doğrudan korur. Su birikimi, zemin deformasyonlarının oluşmasına, oyuncu sakatlanmalarının artmasına ve saha bakım maliyetlerinin yükselmesine neden olur. Bu yüzden drenaj sisteminin mühendislik kalitesi, zeminin kullanım süresini belirleyen temel unsurdur.

Dünya genelindeki saha analizlerinde, drenajı optimize edilmiş zeminlerde top sekmesi tutarlılığının %25 oranında arttığı gözlemlenir. Ayrıca FIFA kalite standartları, zeminde suyun maksimum 60 dakika içinde tahliye edilebilmesini zorunlu kılar. Etkin drenaj tasarımı, yalnızca suyun toprağa iletilmesini değil, aynı zamanda yüzeyin stabilitesinin korunmasını da hedefler.

Yüzey Tipine Göre Drenaj Tasarımı

Saha yüzeyinin türü drenaj sisteminin kapsamını ve yapısını doğrudan belirler. Doğal çim, hibrit çim ve sentetik çim yüzeylerde farklı uygulama prensipleri kullanılır.

Doğal Çim Sahalar İçin Drenaj Yapısı

Doğal çim sahalarda, kök bölgesinin havalanması ve suyun toprak profilinde dengeli hareket etmesi temel esastır. Bu nedenle çok katmanlı bir altyapı oluşturulur.

Katmanların tipik yapısı:

• Yüzey çim tabakası

• Kum esaslı kök bölgesi

• İnce çakıl drenaj tabakası

• Drenaj borularının yer aldığı alt drenaj seviyesi

Doğru kurulum yapıldığında, kök bölgesi su tutma kapasitesi ile drenaj hızı arasında optimum denge sayesinde çimin canlılığını korur.

Sentetik Çim Sahalarda Drenaj Yapısı

Sentetik sahalarda su geçirgenliği yüksek dolgu malzemeleri kullanılır. Alt zemin mutlaka eğimli ve stabil olmalıdır. En yaygın sistem perforajlı drenaj borularıyla desteklenen yatay tahliye altyapısıdır. Sahalarda kullanılan shockpad tabakalarının su geçirgenlik katsayısı en az 120 mm/h olmalıdır.

Drenaj Sistemleri Türleri

Saha özelliklerine göre üç ana drenaj sistemi uygulanır.

Yüzeysel Drenaj

Suyun saha yüzeyinden doğal eğimle uzaklaştırılmasını sağlayan çözümdür. Genellikle %0,5 – %1 eğim kullanılır. Futbol sahalarında eğim genellikle iki yana doğru simetrik olarak oluşturulur.

Derin Drenaj

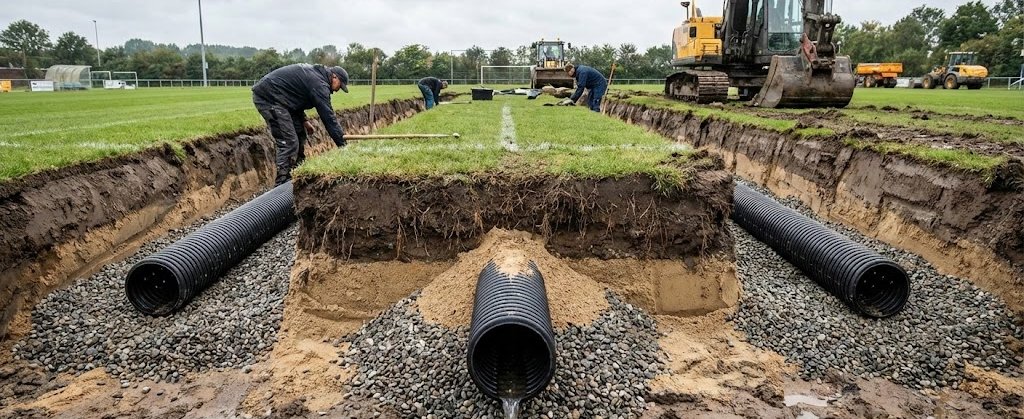

Yeraltına yerleştirilen drenaj boruları ile suyun hızla tahliye edilmesini sağlar. Boruların delik yapısı, çapı ve aralıkları yağış yoğunluğuna göre belirlenir. Avrupa standartlarında borular genellikle 80–160 mm çap aralığındadır.

Kombine Drenaj

Yoğun yağış alan bölgelerde yüzeysel ve derin drenajın birlikte kullanılması gerekir. Kombine sistemler, suyun hem hızlı hem de kontrollü şekilde tahliye edilmesini sağlar.

Drenaj Hesaplamaları ve Su Yönetimi

Saha başına düşen yıllık yağış verisi, alt zemin geçirgenliği ve saha eğimi hesaplamalarda temel girdilerdir. Ortalama bir futbol sahası 7500 m² kabul edildiğinde, 50 mm şiddetindeki bir yağışta saha üzerine yaklaşık 375.000 litre su düşer. Bu suyun tamamı 1 saat içinde tahliye edilmelidir.

Aşağıdaki tablo drenaj katmanlarında kullanılan malzemelerin temel teknik özelliklerini gösterir:

Bu tür teknik veriler, saha mühendislerinin tasarımı optimize etmesini sağlayan temel referanslardır.

Aydınlatma Sistemleri Nasıl Tasarlanır?

Aydınlatma sistemleri profesyonel spor etkinliklerinin tamamlayıcı unsurlarıdır. Aydınlatmanın amacı sahayı sadece görünür kılmak değil, aynı zamanda oyun dinamiklerine uygun bir ışık homojenliği yaratmaktır. Yetersiz ışık, oyuncu performansını ve seyir kalitesini %30’a kadar düşürebilir. Bu nedenle doğru projektör seçimi, direk yüksekliği, ışık şiddeti ve uniformite oranı kritik tasarım bileşenleridir.

Spor federasyonlarının çoğu, uluslararası müsabakalar için minimum 500–750 lux seviyelerini, profesyonel yayınlar için ise 1200–2000 lux aralığını zorunlu kılar. Bu değerlerin sahada eşit dağılımla elde edilmesi için optik hesaplama yazılımları kullanılır.

Aydınlatma Direklerinin Konumlandırılması

Aydınlatma performansının temel kriteri gölge oluşumunun minimuma indirilmesidir. Bu nedenle direk yerleşimi saha tipine göre belirlenir.

Futbol Sahalarında Direk Yerleşimi

En verimli yerleşim 4 veya 6 direkli konfigürasyondur. Direkler saha köşelerine ve kenarlarına yerleştirilir. Direk yükseklikleri genellikle 18–30 metre arasında değişir.

Tenis Sahalarında Direk Yerleşimi

Tenis sahalarında yanlardan gelen ışık esastır. Direk yüksekliği 10–12 metre olur. Top hızı yüksek olduğundan gölge oluşumu kritik önemdedir.

LED Aydınlatma Teknolojisinin Avantajları

Modern spor sahalarının çoğunda LED projektörler kullanılmaktadır. LED sistemleri halojen ve metal halide projektörlere göre birçok açıdan üstündür.

Avantajlar:

• Işık verimliliği %40–50 daha yüksektir.

• Enerji tasarrufu %60’a kadar çıkar.

• Anlık açma–kapama yapılabilir.

• Isı yayılımı az olduğu için optik stabilite bozunmaz.

• Ortalama 50.000 saatten fazla kullanım ömrü sunar.

2023 verilerine göre LED dönüşüm yapılan sahalarda yıllık enerji maliyeti ortalaması %38 düşmüştür.

Işık Homojenliği ve Lüks Dağılımı

Sahada ışığın her noktaya eşit dağılması gerekir. Homojenlik oranı genelde minimum 0,6 olmalıdır. Yani en düşük lüks değeri, ortalama lüksün %60’ından az olmamalıdır.

Aydınlatma tasarımında dikkate alınan temel parametreler:

• Lux seviyesi

• Uniformite oranı

• Parlama kontrolü (glare index)

• Renk sıcaklığı

• Renk gösterim indeksi (CRI)

Profesyonel yayınlar yüksek CRI gerektirir; bu değer genellikle 80–90 aralığındadır.

Drenaj ve Aydınlatma Sistemlerinin Entegrasyonu

Sahanın bakım maliyetini optimize eden ve kullanım süresini uzatan en etkili yaklaşım, drenaj ve aydınlatma sistemlerinin aynı mühendislik planı içinde ele alınmasıdır. Bu entegrasyonun temel hedefi altyapı çakışmalarını engellemek, enerji hatlarını korumak ve zeminin zarar görmesini önlemektir.

Planlama sırasında yapılan en yaygın hata drenaj borularının direk temelleriyle çakışmasıdır. Bu durum, bakım süreçlerinde büyük zorluklara yol açar. Bu nedenle boru hatları, direk temellerinden minimum 1,5 metre uzakta konumlandırılır.

Entegre Sistemlerin Uygulama Sırası

Sahada uygulama adımlarının doğru yapılması performansı doğrudan etkiler.

1. Alt zemin sıkıştırma çalışmaları

2. Derin drenaj borularının yerleşimi

3. Drenaj tabakasının uygulanması

4. Yüzey kaplama (doğal çim, sentetik çim veya hibrit)

5. Aydınlatma direği temel kazıları

6. Elektrik kablolama ve projektör montajı

7. Son testler: Lux ölçümü ve drenaj performans testi

Bu sıralama bozulduğunda tamir maliyetleri ortalama %20 artış gösterir.

Enerji ve Su Yönetimi Entegrasyonu

Modern tesislerde akıllı yönetim sistemleri giderek yaygınlaşmaktadır. Bu sistemler:

• Yağış anında otomatik drenaj kapasitesi artırımı

• Aydınlatmanın hareket algılayıcılarla otomatik ayarlanması

• Enerji kullanım raporlarının gerçek zamanlı takibi

gibi işlevlerle tesis verimliliğini yükseltir. Akıllı projektör kontrol sistemleri sayesinde sahalarda ışık kademesi 5 farklı modda ayarlanabilir ve gereksiz enerji tüketimi önlenir.

Saha Türlerine Göre Drenaj ve Aydınlatma Gereklilikleri

Her spor dalı farklı zemin davranışı ve ışık ihtiyacı gerektirir. Bu nedenle tasarımını yaparken spor branşına özel teknik gereklilikler dikkate alınır.

Futbol Sahaları İçin Gereklilikler

Futbol sahalarında oyuncu hareketi geniş alanı kapsar ve zemin yük dağılımı sürekli değişir. Bu nedenle drenajın hızlı ve dengeli olması gerekir. Ortalama yağış tahliye süresi 45–60 dakika aralığında olmalıdır.

Aydınlatmada ise UEFA kriterlerinde yayın seviyeleri 1400–2000 lux aralığındadır. Geniş alan aydınlatması gerektiği için projektör dağılımı kritik öneme sahiptir.

Atletizm Pistleri İçin Gereklilikler

Poliüretan kaplama yüzeylerde su birikmesi performansı düşürür. Pistlerde %1’e yakın eğim zorunludur. Uluslararası standartlara göre drenaj çıkışları pistin dış çevresinde konumlandırılır.

Aydınlatma daha homojen dağıtılır çünkü sporcular farklı noktalarda hızlanır ve görsel algı süreklilik gerektirir.

Basketbol ve Çok Amaçlı Sahalar

Açık basketbol sahalarında drenaj hızı genellikle daha yüksektir çünkü yüzey alanı küçüktür. 20–30 dakika içinde tam tahliye hedeflenir.

Aydınlatmada 300–500 lux seviyesi rekreasyon kullanımı için yeterlidir. Profesyonel maçlarda bu değer 750–1000 lux aralığında olur.

Aydınlatma ve Drenaj Sistemlerinde Kullanılan Malzemeler

Sistemin performansını belirleyen en önemli faktör malzeme kalitesidir. Düşük kalite malzeme kullanımı bakım maliyetlerini katlayan bir etki yaratır.

Drenaj Malzemeleri

• Yüksek geçirgenlikli silis kumları

• UV dayanımlı drenaj boruları

• Filtre geotekstil kumaşlar

• Kırmataş ve çakıl

• Suya dayanıklı shockpad ürünleri

Geotekstil filtre kumaşları, drenaj sisteminin tıkanmasını engeller. Standart olarak 100–150 g/m² ağırlığında ürünler tercih edilir.

Aydınlatma Malzemeleri

• Yüksek lumen değerli LED projektörler

• Korozyona dayanıklı galvanizli direkler

• Su geçirmez IP65–IP67 sınıfı armatür gövdeleri

• Optik lensler ve reflektör sistemleri

• Akıllı kontrol panelleri

LED projektörlerde 130–160 lm/W aralığı kalite göstergesidir.

Uzman Uygulamasının Sahaya Sağladığı Avantajlar

Doğru şekilde tasarlanmış drenaj ve aydınlatma sistemleri, saha işletmecilerine uzun vadeli birçok avantaj sunar. Analizlere göre optimize edilmiş altyapıya sahip sahalarda yıllık bakım maliyetleri %35’e kadar azalır. Ayrıca saha kullanım kapasitesi ortalama %20 artış gösterir.

Sağlanan Ana Kazanımlar

• Zemin bozulmalarında belirgin azalma

• Oyuncu sakatlanma riskinin düşmesi

• Etkin su yönetimi ile yaz aylarında çimin daha sağlıklı kalması

• Gece kullanım süresinin artması

• Enerji maliyetlerinin düşmesi

• Uluslararası standartlara uygunluk sayesinde organizasyon hosting kapasitesi

Bu faydalar, profesyonel bir tesis yönetimi için büyük önem taşır.

Sahalarda Sık Görülen Drenaj ve Aydınlatma Sorunları

Yetersiz drenaj veya hatalı aydınlatma tasarımı sahada birçok probleme yol açabilir. Özellikle yanlış eğim hesaplamaları ve proje aşamasında yapılan altyapı çakışmaları sık görülen sorunlardır.

Drenaj Problemleri

• Boru hatlarında tıkanma

• Düzensiz çim büyümesi

• Zemin çökmesi

• Göl birikintileri

• Yüzey deformasyonu

Bu sorunların %70’i yanlış malzeme seçimi veya yetersiz uygulamadan kaynaklanır.

Aydınlatma Problemleri

• Gölge yoğunluğunun artması

• Lux seviyesinde düşme

• Direk titreşimi kaynaklı ışık salınımları

• Projektörlerin yanlış açıda konumlandırılması

• Yüksek enerji tüketimi

Bu tür problemler genellikle optik hesaplama yapılmamasından veya hatalı direk yerleşiminden kaynaklanır.
